根據電源系統的負載特征和輸出指標要求，在Saber軟件環境中完成了從底層器件建模至電路系統模型設計的工作，重點開發了半導體元器件二極管、整流橋、雙IGBT模組、AC/DC開關電源模塊等精確模型。針對用戶關注的重點問題，進行了仿真分析。
從仿真以及后續的實物測試結果看，兩者在關鍵問題上的結果接近，表明Saber軟件所建立的虛擬電路模型能夠在設計過程中迅速、有效的解決設計人員所關注的設計問題；并且極大的提高了設計效率，避免設計缺陷；減少設計、測試、實驗的循環次數、縮短開發周期、降低設計成本。
1.脈沖電源驅動信號與輸出高壓脈沖信號之間的變化趨勢
2.脈沖電源放電瞬間對電路系統各部分的沖擊
3.不同頻率和不同脈寬電網電流變化的影響
1.系統建模
在本案例中，構成電源仿真系統的主要有三大部分：主電路輸入DC300V、輔助電源12V電路、驅動信號轉換電路。
1.1.主電路輸入DC300V建模

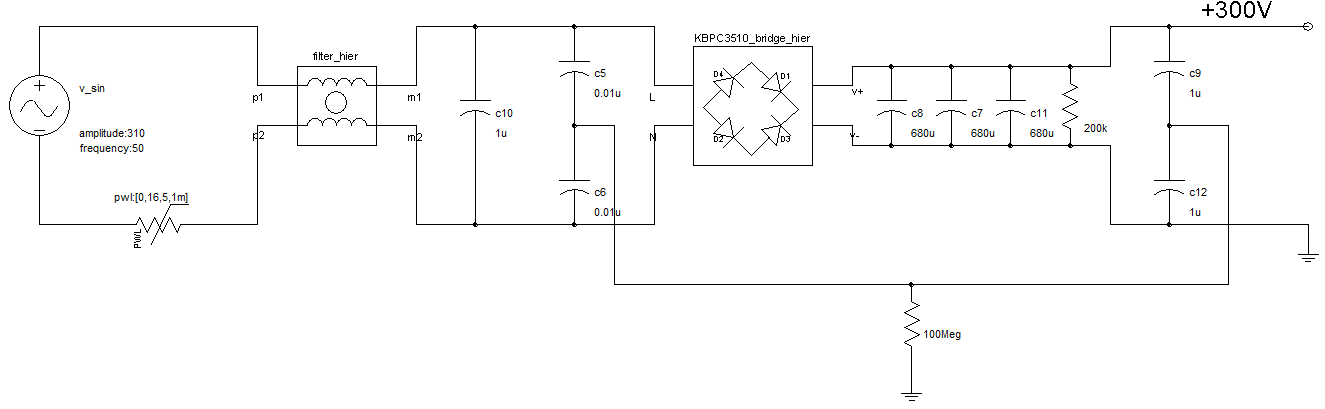

主電路輸入DC300V仿真模型搭建下圖所示，其中濾波器和整流橋需要單獨建模后再封裝成獨立的模塊導入主電路模型
1.2.輔助電源12V電路建模
輔助電源12V采用AC/DC開關電源模塊將AC220V轉換為DC12V，其中電源模塊需要在Saber軟件環境里進行行為級建模。
1.3.驅動信號轉換電路
信號轉換電路是整個電源系統設計中最重要的部分，其中包含了半橋驅動中最重要的功率器件IGBT以及隔離變壓器和高壓脈沖變壓器的建模
1.4.完整系統模型
2.仿真過程及結果分析（略）
在設計初期通過在Saber軟件環境中建立目標系統的虛擬樣機模型，并針對設計人員關注的重點問題進行仿真分析。幫助設計人員解決了所關注的重點技術問題，發現了原有設計方案中的缺陷，驗證了目標系統中的關鍵性能參數。有效的幫助設計人員在設計初期缺乏實物樣機的情況下，完成了目標系統的精確設計和驗證，避免了設計缺陷造成的損失，獲取了大量精確的設計數據，縮短了設計周期，降低了實驗測試成本。
如果您需要了解本案例更多信息，可以聯系我們索取相關資料。
